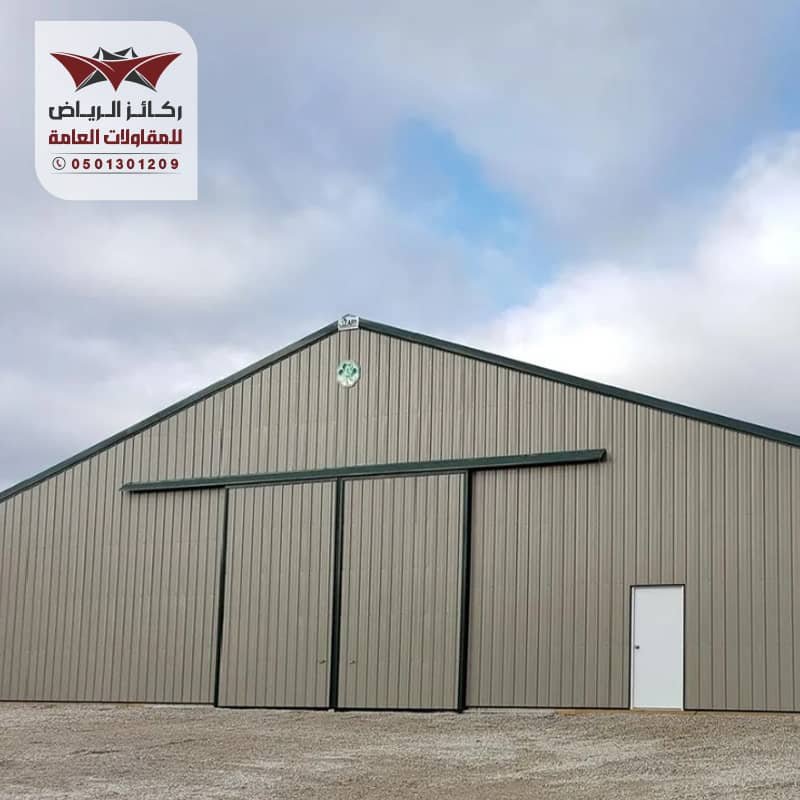

هناجر ساندوتش بانل: مواصفات العزل وأنواع الألواح قبل التنفيذ

في هناجر ساندوتش بانل، الجدار والسقف هما كل ما يفصل المخزون والمعدات والعمال عن حرارة الخارج. ونوع اللوح وطبقة العزل بداخله يحددان كيف يتصرف المبنى في الصيف والشتاء. السقف أكثر الأسطح تعرضًا للشمس، وما يمر منه من حرارة يصل إلى كل ما تحته. أما الجدران فتتعرض لتقلب الحرارة بين النهار والليل.

وحين يختلف اللوح أو يختلف العزل، تختلف نتيجة المشروع بعد التشغيل. تظهر الفروق في حرارة المكان وقت الذروة، وفي حالة البضائع المخزنة، وفي راحة من يعملون داخله يوميا. هذه النتائج لا تقرأ من شكل الهنجر ولا من لونه، بل من أدائه مع الوقت. وتنفذ مؤسسة ركائز الرياض هذه الهناجر في مدينة الرياض.

ما هو الساندوتش بانل وما الذي يتكون منه؟

الساندوتش بانل لوح مركب يجمع بين طبقتين خارجيتين وحشوة داخلية عازلة. وتعمل هذه المكونات معا لتغطية الأسقف والجدران، لكن اختلاف تفاصيلها ينعكس على العزل والوزن وقدرة اللوح على تحمل ظروف الاستخدام.

الصفائح الخارجية: تصنع أوجه كثير من الألواح من الصلب المجلفن المطلي، بينما تتوفر منتجات بكسوات أخرى بحسب التطبيق. وتحمي الصفائح الحشوة الداخلية، كما تمنح اللوح سطحه النهائي. لذلك، تحتاج إلى معرفة سماكة المعدن ونوع الطلاء ومدى ملاءمته للرطوبة أو الأبخرة الموجودة في موقع العمل.

القلب العازل: يقع بين الوجهين، وقد يتكون من الصوف الصخري أو رغوات عازلة مختلفة. ولا يقتصر دوره على تقليل انتقال الحرارة؛ إذ تؤثر خصائصه أيضا في وزن اللوح وأدائه الصوتي وسلوكه عند التعرض للحريق. ولهذا، لا يصح التعامل مع جميع الحشوات باعتبارها مادة واحدة.

الوصلات والتشكيل: تختلف حواف الألواح وطرق تعشيقها، كما تختلف قطاعات ألواح السقف عن الجدران. ويساعد اختيار القطاع المناسب على تصريف المياه وإحكام الوصلات. أما استخدام لوح جداري للسقف دون اعتماد الشركة المصنعة، فقد ينتج عنه مشكلات لا تعالجها زيادة السماكة وحدها.

أنواع ألواح الساندوتش بانل: الصوف الصخري والبولي يوريثان والفوم

تتشابه الألواح من الخارج أحيانا، بينما تختلف خصائصها الداخلية بدرجة واضحة. كما أن كلمة فوم وصف عام للرغوة، وليست اسما فنيا كافيا للمقارنة أو الشراء.

ألواح الصوف الصخري: تستخدم حشوة من ألياف معدنية، وتناسب تطبيقات تهتم بالأداء أمام الحريق والتحكم في الصوت. ومع ذلك، لا تمنح الحشوة وحدها الهنجر تصنيفا محددا لمقاومة الحريق؛ إذ يرتبط التصنيف باللوح الكامل والوصلات وطريقة التركيب المعتمدة. كما ينبغي مراعاة وزن المنتج عند تصميم الهيكل والتخطيط للرفع.

ألواح البولي يوريثان: يعرف هذا النوع باختصار PUR، ويستخدم رغوة صلبة تحقق عزلا حراريا جيدا بسماكات عملية. لكنه يحتاج إلى مراجعة واضحة لبيانات المنتج، خاصة في المشاريع التي تتطلب اشتراطات محددة للحريق. ولا تكفي عبارة «عازل ممتاز» دون قيمة أداء موثقة ومعلومات عن ظروف الاختبار.

ألواح البولي إيزوسيانورات: تعرف باختصار PIR، وهي من عائلة الرغوات الصلبة، لكن تركيبتها تختلف عن PUR. وقد تقدم منتجات منها أداء أفضل أمام الحريق مقارنة بمنتجات PUR، وفقا للاختبارات والتصنيف. ومع ذلك، لا يعني هذا أنها غير قابلة للاحتراق أو أنها بديل تلقائي عن أي نظام آخر.

الفوم والبوليسترين: قد يقصد المورد بالفوم البوليسترين الممدد EPS، وقد يقصد مادة مختلفة تماما. لذلك، اطلب الاسم الفني للحشوة. وإذا كان المعروض من البوليسترين، فراجع أداءه الحراري وتصنيفه أمام الحريق ومدى ملاءمته للنشاط، دون افتراض أنه يساوي البولي يوريثان لمجرد تشابه الشكل.

كيف تختار سماكة العزل المناسبة للمستودعات والمصانع والورش؟

لا توجد سماكة واحدة مناسبة لجميع المباني. فالاختيار يعتمد على درجة الحرارة المطلوبة، وطبيعة التشغيل، ومساحة السقف والجدران، ونوع الحشوة، إلى جانب متطلبات المشروع.

المستودعات المكيفة: عندما تحتاج البضائع إلى ظروف تخزين مستقرة، يصبح تقليل انتقال الحرارة جزءا من حسابات التبريد. وهنا، يجب ربط سماكة الألواح بدرجة الحرارة المستهدفة وحساسية المواد المخزنة. أما غرف التبريد والتجميد، فتحتاج إلى تصميم متخصص يشمل الأرضية والأبواب وحاجز البخار أيضا.

المصانع المنتجة للحرارة: قد تنتج المعدات حرارة تفوق أثر الجو الخارجي داخل بعض المصانع. وفي هذه الحالة، يساعد العزل على تقليل الكسب الحراري من الخارج، لكنه لا يزيل حرارة التشغيل. لذلك، يدرس المصمم التهوية وسحب الهواء أو التبريد بالتوازي مع اختيار الألواح.

الورش كثيرة الفتح: تؤثر الأبواب المفتوحة وحركة المركبات في الظروف الداخلية. ومع ذلك، يظل عزل السقف مفيدا في الحد من انتقال الحرارة عبره. ويحتاج القرار إلى موازنة تكلفة العزل مع ساعات الاستخدام وطريقة التهوية، بدلا من اعتماد مواصفات مبنى مغلق على ورشة مفتوحة.

المقارنة بالأداء: قد يختلف أداء لوحين لهما السماكة نفسها بسبب اختلاف الحشوة. لذلك، قارن معامل انتقال الحرارة للوح الكامل، المعروف بقيمة U؛ فكلما انخفضت قيمته قل انتقال الحرارة في ظروف المقارنة نفسها. أما سماكات مثل 50 أو 75 أو 100 ملم، فهي أمثلة متاحة في بعض المنتجات، وليست توصيات جاهزة لكل مشروع.

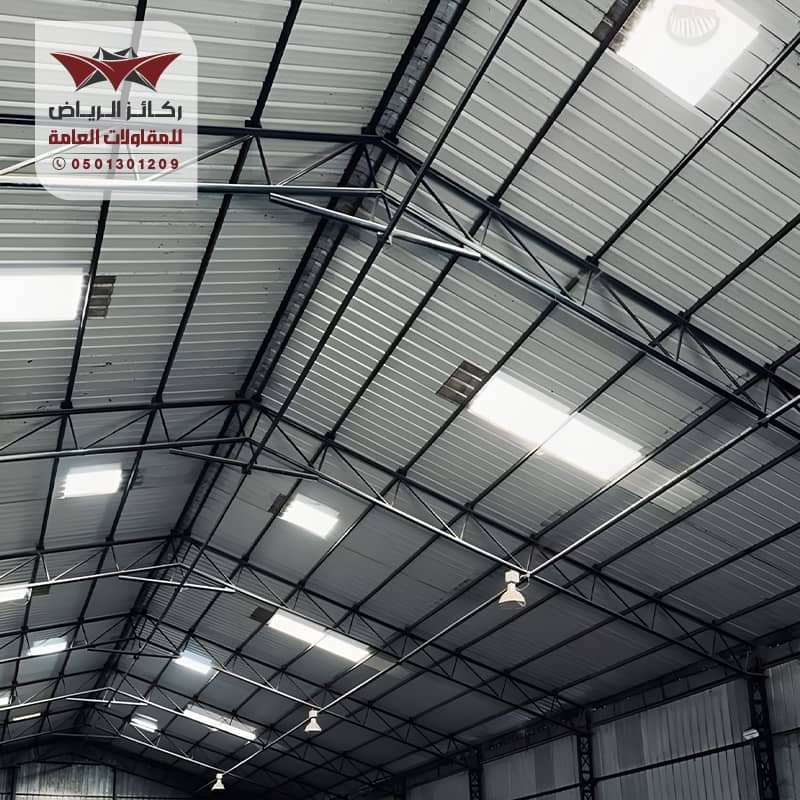

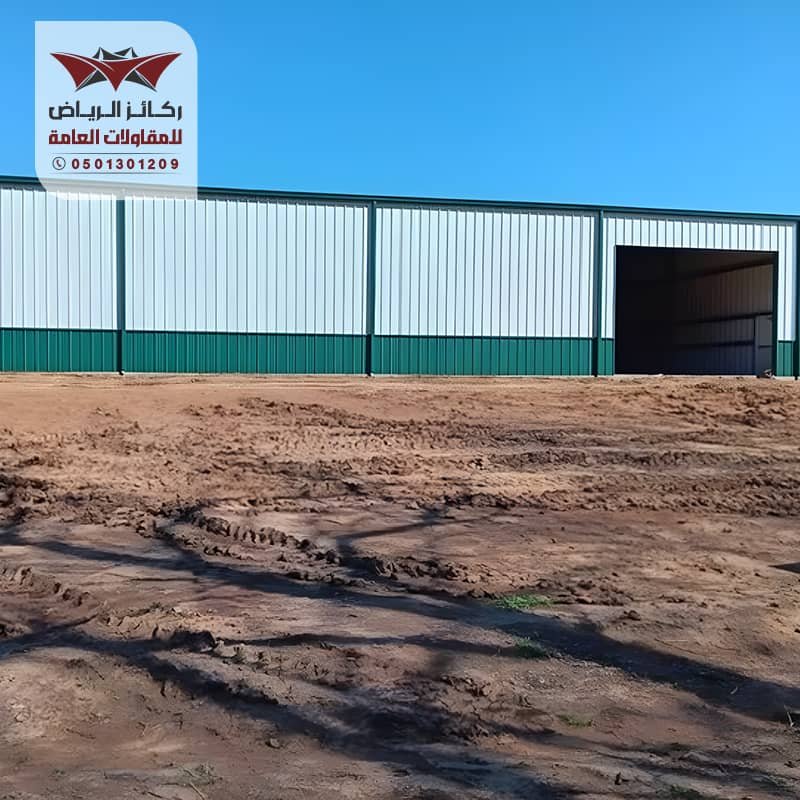

مواصفات العزل الحراري والمائي في هناجر الساندوتش بانل

نجاح العزل يرتبط بتكامل الغلاف الخارجي للمبنى. فقد تختار ألواحا جيدة، ثم تفقد جزءا من فائدتها بسبب فتحة غير محكمة أو وصلة نفذت بطريقة غير مناسبة.

الأداء الحراري: اطلب قيمة U للسماكة المعروضة، وراجع ظروف احتسابها. كذلك، انتبه إلى الجسور الحرارية عند بعض الوصلات والعناصر المعدنية؛ فهي مسارات تزيد انتقال الحرارة. ويساعد تفصيل الالتقاء بين السقف والجدار والأبواب على تقليل هذه التأثيرات.

منع دخول المياه: تعتمد مقاومة التسرب على قطاع لوح السقف وميله والتراكبات ومواد الإحكام والبراغي المناسبة. ولذلك، لا توجد نسبة ميل واحدة تصلح لكل الأنظمة. يجب اتباع تعليمات المنتج ومخططات المشروع، مع مراعاة طول السقف ومواقع المصارف وأي وصلات عرضية.

معالجة التكاثف: قد تظهر قطرات داخل المبنى دون وجود تسرب مطري، نتيجة ملامسة هواء رطب لسطح بارد. ولهذا، تختلف معالجة التكاثف عن سد فتحات المطر. ويحتاج الأمر إلى ضبط الرطوبة والتهوية واستمرارية الإحكام، خاصة في المباني المبردة أو الأنشطة التي تنتج بخارا.

تفاصيل الاختراقات: تحتاج فتحات المكيفات والشفاطات والتمديدات إلى قطع إغلاق وتفاصيل عزل مناسبة. ولا يكفي وضع مادة مانعة للتسرب حول أي فتحة بصورة عشوائية. فالحركة الحرارية وتجمع المياه قد يكشفان ضعف هذه المعالجة بعد فترة من التشغيل.

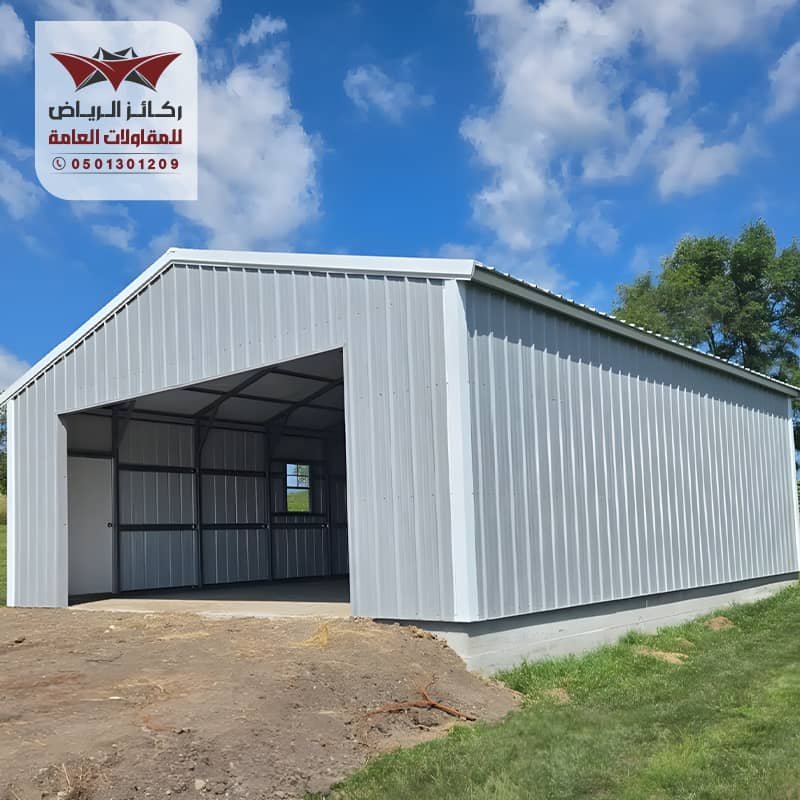

هناجر ساندوتش بانل في الرياض: ما يناسب حرارة الجو وطبيعة المنطقة

عند تنفيذ هناجر ساندوتش بانل في الرياض، يحظى التعرض للشمس باهتمام واضح، لكن التصميم يحتاج أيضا إلى مراعاة الغبار والرياح وتصريف مياه الأمطار وظروف الموقع الفعلية.

السقف والتعرض الشمسي: يستقبل السقف إشعاعا شمسيا مباشرا خلال ساعات طويلة، ولذلك يستحق دراسة مستقلة عن الجدران. ويمكن للطلاءات ذات الانعكاسية الشمسية الأعلى أن تساعد على خفض امتصاص الحرارة، مع بقاء العزل الحراري نفسه عنصرا أساسيا. ويحدد الاختيار بناء على بيانات الطلاء والمنتج.

الغبار وإحكام الفتحات: لا تمنع الألواح دخول الغبار إذا بقيت فراغات حول الأبواب أو عند التقاء الكسوة بالأرضية. لذلك، تشمل المعالجة حواف الفتحات ووسائل الإغلاق المناسبة. وفي المقابل، ينبغي توفير تهوية مدروسة عندما يحتاج النشاط إليها، بدلا من إغلاق المبنى دون معالجة جودة الهواء.

الرياح والتثبيت: تختلف تأثيرات الرياح بحسب ارتفاع الهنجر وموقعه وأبعاده والمباني المحيطة. ومن ثم، لا يحدد عدد البراغي أو تباعد المدادات بالتخمين. يعتمد المصمم هذه التفاصيل وفق الحسابات وجداول تحمل الألواح، مع عناية خاصة بالحواف والزوايا.

التشغيل المحلي: يختلف مستودع خارج النطاق العمراني عن ورشة بين مبان متقاربة. كما تختلف حركة التحميل ومصادر الغبار وإمكانية الصيانة. ولهذا، يجب أن تنطلق مواصفات تركيب هناجر ساندوتش بانل من معاينة الموقع واحتياجات النشاط، ثم تتوافق مع المتطلبات المعتمدة للمشروع.

مراحل تنفيذ هناجر الساندوتش بانل من التصميم إلى التركيب

تسير الأعمال بصورة أكثر انتظاما عندما ترتبط الرسومات الإنشائية بمخططات الألواح والفتحات والخدمات. أما تأجيل هذه التفاصيل إلى يوم التركيب، فيزيد احتمالات القص والتعديل بالموقع.

دراسة الاستخدام والموقع: تبدأ المرحلة بتحديد الأبعاد والارتفاع الصافي وحركة المعدات ومواقع الأبواب. كذلك، تجمع معلومات التربة والخدمات الموجودة وأي توسع متوقع. وتؤثر هذه البيانات في توزيع الأعمدة والقواعد ومسارات تصريف المياه.

التصميم واعتماد المواد: تشمل الرسومات الهيكل المعدني وأماكن المدادات وميول السقف وتفاصيل الكسوة. وفي الوقت نفسه، يعتمد نوع الحشوة وسماكة الألواح والصفائح والطلاء. وإذا كان المشروع يشمل رافعة علوية أو أحمالا معلقة، فيجب إدخالها ضمن التصميم من البداية.

القواعد والهيكل: تنفذ الأساسات وفقا للتصميم، ثم يركب الهيكل مع مراجعة الاستقامة والمناسيب والتدعيم. وتسبق هذه المراجعة تركيب الألواح، لأن تفاوت نقاط الارتكاز قد يضعف انتظام الوصلات أو يسبب إجهادا غير مناسب للكسوة.

التوريد والمناولة: تحفظ الألواح بطريقة تمنع تجمع المياه وتلف الحواف، وفقا لتعليمات المصنع. كما تستخدم وسائل رفع مناسبة لطول اللوح ووزنه. ويساعد فحص الشحنة عند وصولها على توثيق أي تلف قبل التركيب.

التركيب والإغلاق: يلتزم الفريق بتسلسل التركيب ونوع المثبتات ومواضع مواد الإحكام المعتمدة. وبعد تثبيت الألواح، تنفذ الزوايا والفلاشينج والمزاريب وتفاصيل الفتحات. كما تزال الرايش المعدني وبقايا القص حتى لا تؤثر في الطلاء.

الفحص والتسليم: تشمل المراجعة تثبيت الألواح وسلامة الوصلات وتصريف المياه وإغلاق الاختراقات. ثم تسلم مستندات المواد وتعليمات الصيانة والضمانات المتفق عليها، لتبقى مواصفات المبنى واضحة بعد انتهاء التنفيذ.

أسئلة تسألها للمورد قبل اعتماد ألواح الساندوتش بانل

العرض المفصل يسمح بمقارنة عادلة بين المنتجات. أما الاكتفاء بالمساحة والسماكة والسعر، فقد يخفي فروقا مؤثرة في الخامة أو الأداء أو نطاق التوريد.

ما هو المنتج تحديدا؟ اطلب اسم المصنع ورمز اللوح ونوع الحشوة واستخدامه المعتمد للسقف أو الجدار. ثم تأكد من ارتباط ورقة البيانات الفنية بالمنتج المعروض فعليا، لأن الكتالوج العام قد يشمل أنواعا متعددة.

كيف يثبت أداء العزل؟ اسأل عن قيمة U والسماكة التي تخصها، ولا تعتمد على كثافة الحشوة وحدها. فالكثافة قد تفيد في توصيف المادة، لكنها لا تختصر جميع خصائص العزل أو التحمل.

ماذا تعني شهادة الحريق؟ تحقق مما إذا كانت الوثيقة تخص التفاعل مع الحريق أو مقاومته لمدة محددة. فهما جانبان مختلفان، كما أن صلاحية النتيجة ترتبط بتفاصيل العينة وطريقة التركيب. ويجب أن يراجع المختص مدى انطباقها على المشروع.

ما مواصفات المعدن؟ استفسر عن سماكة كل وجه، وهل الرقم المذكور يخص المعدن الأساسي أو السماكة مع الطلاء. كذلك، اطلب نوع الطلاء ومدى مناسبته للبيئة الخارجية والداخلية، خاصة عند وجود عمليات غسيل أو أبخرة مؤثرة.

ما حدود التوريد والضمان؟ وضح ما إذا كان العرض يشمل المثبتات والفلاشينج ومواد الإحكام والنقل والتركيب. وافصل بين ضمان المنتج وضمان أعمال التنفيذ، مع معرفة شروط الصيانة والاستثناءات وآلية معالجة العيوب.

ركائز الرياض: فريق يبني هنجر الساندوتش بانل على طلبك

بناء هنجر على طلبك يعني تحويل احتياجات النشاط إلى مواصفات قابلة للتنفيذ. ولا يتحقق ذلك بتغيير الأبعاد فقط، بل بتنسيق المساحة والهيكل والكسوة والخدمات ضمن تصور واحد.

احتياج واضح: عند طلب عرض من مؤسسة ركائز الرياض، اربط متطلباتك بطريقة العمل داخل المبنى. فارتفاع البضائع وحركة الرافعات وعدد مرات فتح الأبواب معلومات تؤثر في التصميم، بينما قد لا تكشف المساحة الإجمالية وحدها عن هذه الاحتياجات.

عرض يمكن مراجعته: اجعل النقاش ينتهي إلى توصيف مكتوب لنوع الألواح وسماكاتها ومواصفات الهيكل والفتحات والتشطيبات. كذلك، وضح الأعمال المشمولة والمستثناة، حتى تعرف ما ستستلمه فعليا وما يحتاج إلى تنسيق مستقل.

تجهيز للتوسع: إذا كان النشاط مرشحا للنمو، فناقش اتجاه الإضافة المستقبلية ومواقع الأبواب والخدمات قبل اعتماد المخطط. وقد يساعد هذا التفكير على تقليل التعديلات لاحقا، لكن أي توسع إنشائي يظل مرتبطا بتصميم يسمح به ومراجعة هندسية.

مرجع عند الاستلام: احتفظ بالمواصفات المعتمدة أثناء التعامل مع مؤسسة ركائز الرياض لتكون أساس مراجعة التنفيذ. وبهذا، يرتبط الاستلام بنوع المواد والتفاصيل المتفق عليها، إلى جانب مظهر المبنى وانتظام تركيبه.

قبل أن تبدأ: أهم ما يحدد جودة هنجر الساندوتش بانل

قد تتقارب واجهات الهناجر بعد اكتمالها، بينما تظهر الفروق الحقيقية أثناء التشغيل. فثبات الظروف الداخلية وسهولة الصيانة وسلامة الوصلات ترتبط بقرارات اتخذت قبل وصول الألواح إلى الموقع. ولا تمنح السماكة الأعلى أفضل نتيجة تلقائيا إذا كانت الحشوة غير مناسبة أو بقيت الأبواب والوصلات ضعيفة الإحكام، لأن جودة هناجر ساندوتش بانل تعتمد على تكامل الهيكل والكسوة والفتحات والتهوية وتصريف المياه.

ويمتد أثر التنفيذ إلى تفاصيل صغيرة، مثل موضع البرغي وطريقة إغلاق نهاية اللوح ومعالجة فتحات الخدمات. لذلك، تساعد مراجعة هذه الأعمال أثناء التركيب على اكتشاف العيوب ومعالجتها مبكرا، بدلا من ظهور تسرب أو تلف بعد بدء استخدام المبنى. كما أن مطابقة المواد للمواصفات المعتمدة تمنحك أساسا واضحا لتقييم العمل عند الاستلام.

وبعد التشغيل، تحافظ متابعة المزاريب والوصلات والطلاء ومواد الإحكام على كفاءة المبنى، وفقا لظروف الاستخدام وتعليمات المصنع. وإذا احتجت إلى فتحة إضافية أو تمديدات جديدة، فمن المهم مراجعة طريقة تنفيذها حتى لا تؤثر في العزل أو سلامة الألواح.
